Автор	Тема: Из чего и по проще сделать гальваническую развязку от сети авто?

Diablo

Рейтинг: 309/-225

-- написано 5-5-2017 12:42 Diablo

Опять авто тема

В общем суть:
Едем в авто, телефон висит как навигатор(да не важно какой девайс вобщем то) а также одновременно по ауксу играет музыку(или плеер не важно) и появляется желание зарядит тутже этот аппарат.

.. ловим мощные помехи в акустику да такие что кроме них ничего и не слышно)

Как выйти из этой ситуации?
1. люди делают фильтр но это неэффективно тк все равно наводки остаются
2. совсем не бюджетный вариант, покупают инвертор 12=>~220 а к нему обычное ЗУ ~220=>5В 1А.

Даже само наличие высокого напряжения в авто меня смущает) а уж про размеры конструкции молчу))

Можно ли еще что то сделать?

Мне это надо по сути для BT=>AUX( в ГУ) приемника.

история редактирования

Показать текст сообщения полностью

samtakoi

Рейтинг: 2736/-667

-- написано 5-5-2017 13:52 samtakoi

Как вариант: использовать повербанк

Diablo

Рейтинг: 309/-225

-- написано 5-5-2017 14:32 Diablo

quote:
Изначально написано samtakoi:
использовать повербанк

для холодов не вариант :\

samtakoi

Рейтинг: 2736/-667

-- написано 5-5-2017 15:28 samtakoi

Линейный - это на 7805 или Кренке? А как же развязка?
Может есть в продаже импульсники 12 to 5 с развязкой?

Diablo

Рейтинг: 309/-225

-- написано 5-5-2017 15:29 Diablo

quote:
Изначально написано theDmK:
Линейный стабилизатор 12В -; 5В.

мм поди те платки с алика подойдут??

Reabus

Рейтинг: 50/-10

-- написано 5-5-2017 15:29 Reabus

Линейный тоже не вариант. Надо будет что-то с общим проводом делать. Так как общий провод от розетки и общий провод магнитолы имеют разность потенциала и гуляющие помехи. Импульсники будут вносить свои помехи.
Как вариант преобразователь 12v DC > 5v DC на трансформаторе, вместо дорогостоящего 12v DC > 220v AC > 5v DC.
Вариант с трансформатором звуковых частот можно тоже проработать.
Или выводить 5 вольт непосредственно из магнитолы

история редактирования

ВДВ

Рейтинг: 20/-1

-- написано 5-5-2017 16:04 ВДВ

Для решения схожей проблемы использовал трансформаторы серии ТОТ. Он компактны (самый маленький около 1см высотой) и разработаны для работы в цепях унч. Покупал в элитане. Так же можно попробовать использовать трансформаторы из старых дисковых телефонов.

Diablo

Рейтинг: 309/-225

-- написано 5-5-2017 16:06 Diablo

quote:
Изначально написано Reabus:
Линейный тоже не вариант.

хм ок.

quote:
Изначально написано Reabus:
Как вариант преобразователь 12v DC ; 5v DC на трансформаторе

изучу вопрос этот.

quote:
Изначально написано Reabus:
Или выводить 5 вольт непосредственно из магнитолы

Ну теоретически там такое напряжение может быть поищу схему от гу вроде что то встречал в сети

quote:
Изначально написано theDmK:
так понимаю, от импульсного преобразователя, подключенного в прикуриватель?
Вот от него, некачественного, и помехи по выходу +5В.

Ага, из комплекта к регистратору адвокам, у него по мимо шнура в рег, есть розетка usb

хотя конечно не смотря на цену рега, могли запросто сэкономить на питалове...

ShAlex

Рейтинг: 58/-17

-- написано 6-5-2017 02:06 ShAlex

Простую развязку "аналоговой земли" на ОУ сваять не судьба? На дешёвом ОУ деталей в пределах 50 руб.

Diablo

Рейтинг: 309/-225

-- написано 6-5-2017 09:39 Diablo

quote:
Изначально написано ShAlex:
Простую развязку "аналоговой земли" на ОУ сваять не судьба? На дешёвом ОУ деталей в пределах 50 руб.

Извините но такому меня не учили в радио кружке

Reabus

Рейтинг: 50/-10

-- написано 6-5-2017 12:29 Reabus

quote:
Originally posted by ShAlex:

Простую развязку "аналоговой земли" на ОУ сваять не судьба? На дешёвом ОУ деталей в пределах 50 руб

Можно примерную схему.

ShAlex

Рейтинг: 58/-17

-- написано 7-5-2017 08:03 ShAlex

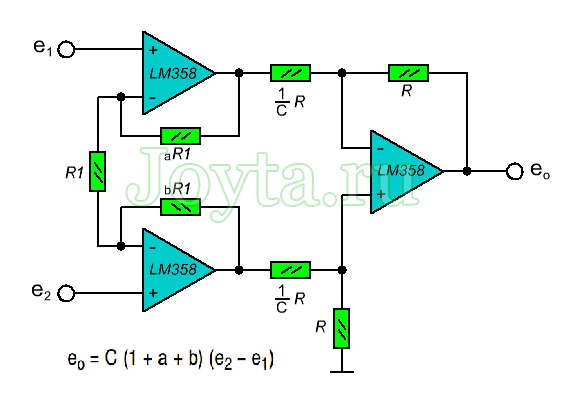

Вычитальник помехи из сигнала, один канал, Гугл:
"Дифференциальный усилитель - это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности." www.joyta.ru/uploads/2014/03/o...lya-lm358_3.gif
www.zabika.ru/adpopaa/%D0%9C%D...l_m1e071202.png
volgotehno.ru/sites/default/files/booksimages/Shemotehnika/image126.png

Смещение для однополярного питания, думаю, организуете.

Эд

Рейтинг: 92/-22

-- написано 7-5-2017 11:40 Эд

при подключении к магнитоле по AUX и зарядке устройства от бортовой сети нужна именно гальваническая развязка, т.е преобразователь с разделительным трансформатором.
в своей магнитоле проверял - земля на AUX не связана с землей авто - не звонится тестером.

p.s. умерло несколько внешних плееров с подключением по AUX и питанием от бортовой сети- подозреваю что именно из-за отсутствия этой развязки. возможно это особенность именно данной модели магнитолы.

история редактирования

Reabus

Рейтинг: 50/-10

-- написано 12-5-2017 07:30 Reabus

Дифференциальная схема в данном случае не катит.

история редактирования

maxin

Рейтинг: 829/-297

-- написано 12-5-2017 08:39 maxin

quote:

нужна именно гальваническая развязка

Именно.

Наизобретали вы что то тут через чур..

Транс 1к1 (или 2 к 1 как раз 5в получится) и кондер.. все есть в радио. цена вопроса 100 руб.

история редактирования

Diablo

Рейтинг: 309/-225

-- написано 12-5-2017 09:04 Diablo

quote:
Изначально написано maxin:
Транс 1к1 (или 2 к 1 как раз 5в получится) и кондер.. все есть в радио. цена вопроса 100 руб.

Спасибо
Осталось найти подходящий или намотать самому транс

Ну и я так понимаю нужно еще схему преобразования постоянного тока в переменный сделать)

maxin

Рейтинг: 829/-297

-- написано 12-5-2017 09:20 maxin

quote:
Originally posted by Diablo:

нужно еще схему преобразования постоянного тока в переменный сделать

Виноват.... А зачем?

Diablo

Рейтинг: 309/-225

-- написано 12-5-2017 09:39 Diablo

quote:
Изначально написано maxin:
А зачем?

Ну так в авто из того же прикуривателя постоянка идет же

maxin

Рейтинг: 829/-297

-- написано 12-5-2017 09:50 maxin

Это то понятно. А переменку то зачем? Или навигатор/смарт только от нее работает? Интересно. Что за модель?

Diablo

Рейтинг: 309/-225

-- написано 12-5-2017 10:47 Diablo

quote:
Изначально написано maxin:
А переменку то зачем?

так 12в постоянные в машине же ну

maxin

Рейтинг: 829/-297

-- написано 12-5-2017 10:55 maxin

Я это знаю. НО ЗАЧЕМ ПЕРЕМЕНКУ???????

Diablo

Рейтинг: 309/-225

-- написано 12-5-2017 11:03 Diablo

quote:
Изначально написано maxin:
НО ЗАЧЕМ ПЕРЕМЕНКУ???????

Ну может я не в курсе, но насколько я знаю трансформатор не работает на постоянном токе :\

Или я ошибаюсь? :\

история редактирования

maxin

Рейтинг: 829/-297

-- написано 12-5-2017 11:52 maxin

Ах. Шайтан. Не та схема.
Исправляюсь.

Готовое изделие:

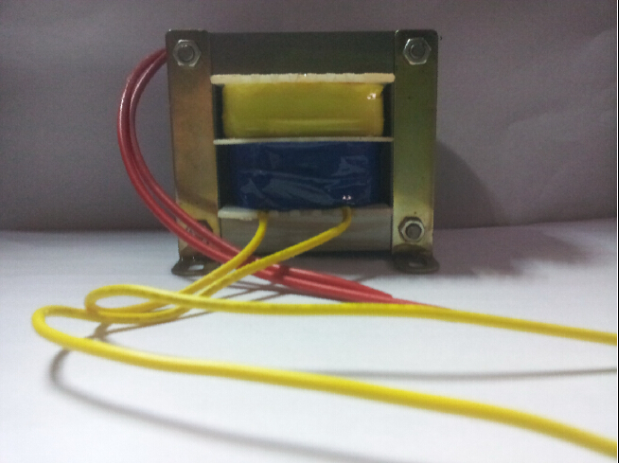

Тран сможно взять такой:

ВДВ

Рейтинг: 20/-1

-- написано 12-5-2017 13:03 ВДВ

Фильтр не поможет, т. к. у тс проблема не с помехами от бортсети авто и не с наведенными помехами (от которых помогла бы дифференциальная схема), а с развязкой земли питания и земли слаботочного сигнала. В случае ТС две земли образуют петлю, которую необходимо разомкнуть с помощью гальванической развязки.

Fil0n

Рейтинг: 8/-6

-- написано 12-5-2017 15:05 Fil0n

http://www.mean-well.ru/store/PSD-15A-05/
http://www.mean-well.ru/upload.../PSD-15A-05.pdf

Max-85

Рейтинг: 264/-39

-- написано 12-5-2017 15:11 Max-85

есть dc-dc преобразователи с гальванической развязкой

Синтетик

Рейтинг: 1556/-387

-- написано 12-5-2017 21:31 Синтетик

Наверно можно попробовать использовать блоки бесконтактной зарядки смартфонов
